Запах перегрітої ізоляції в новому щитку — те, після чого власник більше ніколи не економить на кабелі. Причина майже завжди однакова: усі розетки поверху зібрали в одну лінію, а потім увімкнули бойлер, чайник і зварювальний апарат одночасно.

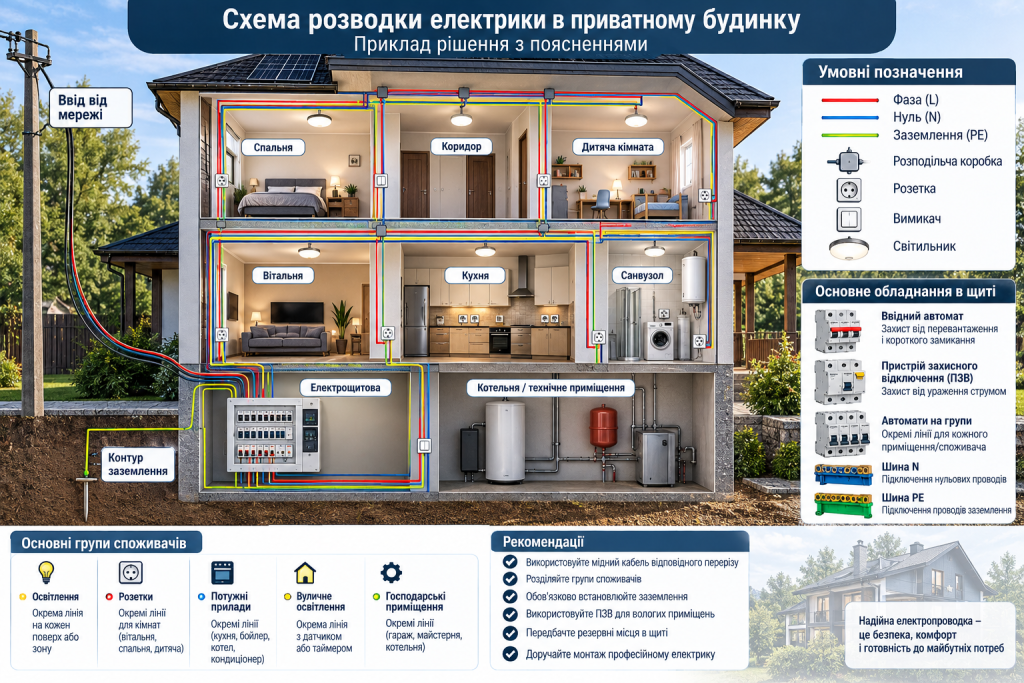

Схема електрики будинку — це не малюнок заради дозволу від обленерго. Це розрахунок, від якого залежить, скільки років мережа пропрацює без сюрпризів. Розберемо її по частинах: від стовпа на вулиці до останньої розетки у спальні.
Ввід електрики в будинок
Ввід — перша точка, де помилка коштує найдорожче. Переробити його після того, як двір забрукований, а фасад пофарбований, значно складніше, ніж продумати заздалегідь.
Повітряна лінія чи підземний кабель
Обидва варіанти робочі, але поводяться вони по-різному. Ось на що варто зважати при виборі:
- повітряний ввід дешевший і швидший, кабель СІП кріплять анкерними затискачами до фасаду;
- повітряна лінія помітна візуально та вразлива до обледеніння й падіння гілок;
- підземний ввід прокладають у трубі або гофрі на глибині близько 0,7‒0,8 м;
- підземна траса потребує піщаної подушки, сигнальної стрічки та точного плану залягання;
- підземний варіант дорожчий, зате не залежить від погоди й не псує вигляд будинку.
Якщо ділянка ще не облаштована, підземний ввід майже завжди виграє. Коли будинок уже стоїть і двір готовий — розумніше не розкопувати все заради естетики.
Лічильник і вступний автомат
Лічильник в Україні найчастіше виносять на межу ділянки або на фасад, у бокс із замком і прозорим віконцем. Доступ до нього має бути вільним для контролера, а сам бокс — захищеним від вологи.
Одразу після лічильника ставлять вступний автомат. Його номінал прив’язаний до дозволеної потужності за договором, а не до бажань господаря.
Найдорожчий ремонт — це той, який доводиться робити двічі.
Перед замовленням матеріалів варто уточнити технічні умови в постачальника: тип вводу, місце обліку й дозволену потужність часто визначають саме там.
Головний щиток приватного будинку
Головний щиток — серце системи. Саме тут кабель від лічильника розходиться на десятки ліній по кімнатах.
Що обов’язково ставлять у щиток
Мінімальний набір для будинку виглядає так: вступний двополюсний автомат, реле контролю напруги, протипожежне ПЗВ на 100‒300 мА, окремі шини нуля та заземлення, групові автомати й УЗО на 30 мА.
Реле напруги — не примха. У приватному секторі просідання й стрибки напруги трапляються регулярно, особливо на довгих повітряних лініях.
Шини N і PE розводять окремо. Це принципова умова для системи TN-S або TN-C-S, без якої УЗО просто не працюватиме коректно.
Скільки модулів закладати з запасом
Типовий будинок на 120 м² вимагає щитка на 36‒54 модулі. Через рік-два з’являється сонячна станція, генератор або тепла підлога, і вільні місця стають у пригоді.
Правило просте: рахуємо потрібні модулі й додаємо ще третину. Заміна щитка коштує в рази більше, ніж купівля на кілька рядів більшого корпусу.
Схема електрики будинку по поверхах
На двоповерховому будинку логіка така: з головного щитка йде окремий кабель на поверховий щиток другого поверху. Далі розводка вже локальна — коротші лінії, менші втрати, простіший пошук несправності.
Гараж, майстерня, свердловина та літня кухня отримують власні лінії. Вони працюють з великим навантаженням і часто у вологих умовах, тож тягнути їх від кімнатної розетки не можна.
Групи в електропроводці приватного будинку
Група — це одна лінія від автомата до споживачів. Освітлення й розетки завжди розділяють: коли вибиває автомат у розетковій групі, світло має залишатися.
| Група | Переріз кабелю | Автомат | Захист |
|---|---|---|---|
| Освітлення | 1,5 мм² | 10 А | ПЗВ 30 мА |
| Розетки кімнат | 2,5 мм² | 16 А | ПЗВ 30 мА |
| Кухня, робоча зона | 2,5 мм² | 16 А | ПЗВ 30 мА |
| Бойлер | 2,5 мм² | 16 А | ПЗВ 10‒30 мА |
| Варильна поверхня | 4‒6 мм² | 25‒32 А | ПЗВ 30 мА |
| Насос, свердловина | 2,5 мм² | 16 А | ПЗВ 30 мА |
Мідний кабель марки ВВГнг перерізом 2,5 мм² — базовий стандарт для розеткових ліній. Економія на перерізі означає нагрів ізоляції та падіння напруги на довгих трасах.
Групи з УЗО та дифавтоматом
УЗО реагує на витік струму на землю. Саме воно рятує людину, коли пошкоджена ізоляція пральної машини або вода дістається до контактів.
Одне УЗО на весь будинок ставити не варто. При спрацюванні знеструмлюється все, а шукати причину доводиться методом перебору.
Оптимально розподілити захист так: окреме УЗО на вологі приміщення, окреме на розетки житлової зони, окреме на вуличні лінії. Для одиничних потужних споживачів зручніше поставити дифавтомат — він поєднує обидві функції в одному корпусі.
Розміщення розеток і вимикачів
Розетки рахують не за кількістю меблів, а за сценаріями життя. Робоче місце, зарядки біля ліжка, пилосос у коридорі — кожен сценарій потребує своєї точки.
Висота і кількість точок
Поширений сучасний стандарт: розетки на висоті близько 30 см від чистої підлоги, вимикачі — 90 см. Такий вимикач зручно натиснути ліктем, коли руки зайняті.
Мінімальний орієнтир по кімнатах — від чотирьох розеток у спальні та шести-восьми у вітальні. Подовжувач, який тягнеться через усю кімнату, зазвичай означає помилку саме на етапі планування.
Розміщення варто узгодити з розстановкою меблів до штроблення. Розетка за шафою — класика, яку потім переробляють з пилом і шумом.
Ванна, кухня та вулиця
У ванній кімнаті діють окремі правила. Розетки ставлять не ближче 60 см від краю ванни чи душу, з класом захисту від IP44 і обов’язковим підключенням через УЗО.
На кухні розетки над стільницею розташовують на висоті 110‒115 см. Від газової труби відступають щонайменше 50 см, від мийки та плити — теж не менше півметра.
Вуличні точки й розетки в неопалюваному гаражі потребують корпусів IP54 або IP65 із кришкою. Вологи там більше, ніж здається у суху погоду.

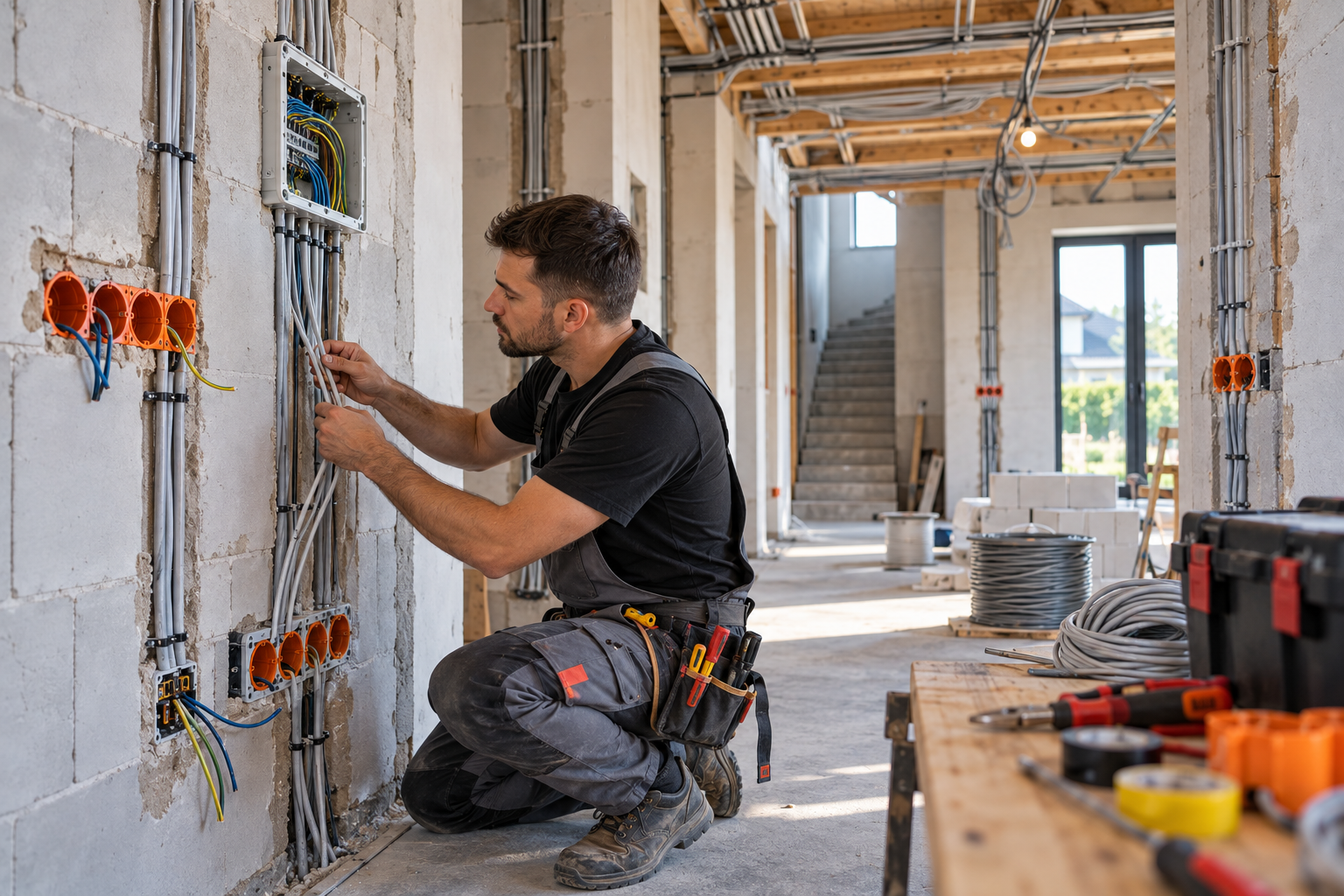

Техніка безпеки під час монтажу
Електрика не прощає поспіху. Навіть досвідчені майстри дотримуються однакової послідовності дій, і саме вона рятує від помилок. Дотримуйтесь порядку наступних дій:
- Знеструмте лінію на вступному автоматі й перевірте відсутність напруги індикатором або мультиметром.
- Повісьте на щиток табличку, щоб ніхто не увімкнув живлення, поки ви працюєте.
- Штробіть тільки вертикально й горизонтально, без діагоналей, відступаючи від стелі близько 15 см.
- Прокладайте кабель у гофрі суцільним відрізком без скруток усередині стіни.
- З’єднання виконуйте в розподільних коробках клемами, залишаючи доступ до них.
- Перевірте опір ізоляції та роботу УЗО кнопкою «Тест» перед першим повноцінним увімкненням.
Підключення до лічильника й зрив пломб — робота виключно для представника постачальника електроенергії. Самостійне втручання тут карається штрафом і, що гірше, реально небезпечне.
Безпека — це не пристрій у щитку, а звичка перевіряти двічі перед тим, як увімкнути.
Грамотна електропроводка приватного будинку складається з простих речей: адекватного вводу, щитка із запасом, розділених груп і продуманих точок. Витратьте кілька вечорів на схему з олівцем у руках — і наступні двадцять років будете згадувати про щиток лише тоді, коли захочеться додати нову лінію.
