Заземлення — один із тих елементів електросистеми, про які згадують лише тоді, коли щось іде не так. А не так може піти серйозно: ураження струмом при пробитті ізоляції на корпус приладу — без заземлення це питання не «якщо», а «коли».
У приватному будинку, на відміну від багатоквартирного, заземлення доводиться робити самостійно — з нуля, від контуру в землі до підключення в щитку. Розберемо весь процес.
Що таке заземлення і від чого воно захищає
Заземлення — це навмисне електричне з’єднання металевих неструмопровідних частин обладнання (корпусів приладів, щитка, металевих труб) із землею через провідник з низьким опором.
Принцип роботи простий. Якщо ізоляція всередині приладу пошкоджується і фаза потрапляє на металевий корпус — без заземлення корпус опиняється під напругою, і дотик до нього небезпечний. Із заземленням струм миттєво йде в землю по шляху найменшого опору, спрацьовує захисний автомат або УЗО — і небезпечна напруга на корпусі зникає.
Заземлення будинку захищає від кількох видів небезпеки:
- ураження електричним струмом при пошкодженні ізоляції приладів;
- перенапруги при ударах блискавки поблизу будинку;
- статичної електрики, що накопичується на металевих конструкціях;
- нестабільної роботи чутливої електроніки через електромагнітні наводки.
Без заземлення навіть справна на перший погляд електромережа несе прихований ризик. Особливо це стосується приладів з металевим корпусом — пральних машин, бойлерів, електроплит.
Типи систем заземлення: TN-S і TT
Залежно від того, як організована система заземлення відносно енергопостачальної мережі, розрізняють кілька схем. Для приватного будинку найактуальніші дві.
Система TN-S
Заземлюючий провідник (PE) прокладається окремо від нульового робочого провідника (N) від самої трансформаторної підстанції до споживача. Це сучасний стандарт, який використовують у нових мережах і при капітальній реконструкції.
У системі TN-S заземлення будинку фактично з’єднується з заземленням мережі через окремий PE-провідник. Власний контур заземлення при цьому є додатковим, але не обов’язково основним захисним елементом — головний захист забезпечує мережа.
Система TT
Заземлюючий пристрій споживача — будинку — електрично не пов’язаний з заземленням мережі. Будинок має власний незалежний контур заземлення, до якого підключаються всі металеві частини обладнання.
Система TT типова для приватних будинків зі старою повітряною лінією електропередач, де провід виконаний за схемою TN-C — з суміщеним нульовим і захисним провідником, без окремого PE.
У TT-системі власний контур заземлення — обов’язковий і єдиний захисний елемент. УЗО в такій системі є критично важливим, бо без нього автомати не завжди здатні швидко відключити пошкоджену лінію через високий опір контуру.
«Якщо ваш будинок підключений старою повітряною лінією без окремого PE-провідника — власний контур заземлення це не опція, а необхідність для безпеки.»
Контур заземлення: схема та монтаж
Контур заземлення — це система металевих електродів, забитих у землю та з’єднаних між собою, яка забезпечує електричний контакт із ґрунтом.
Класична схема контуру

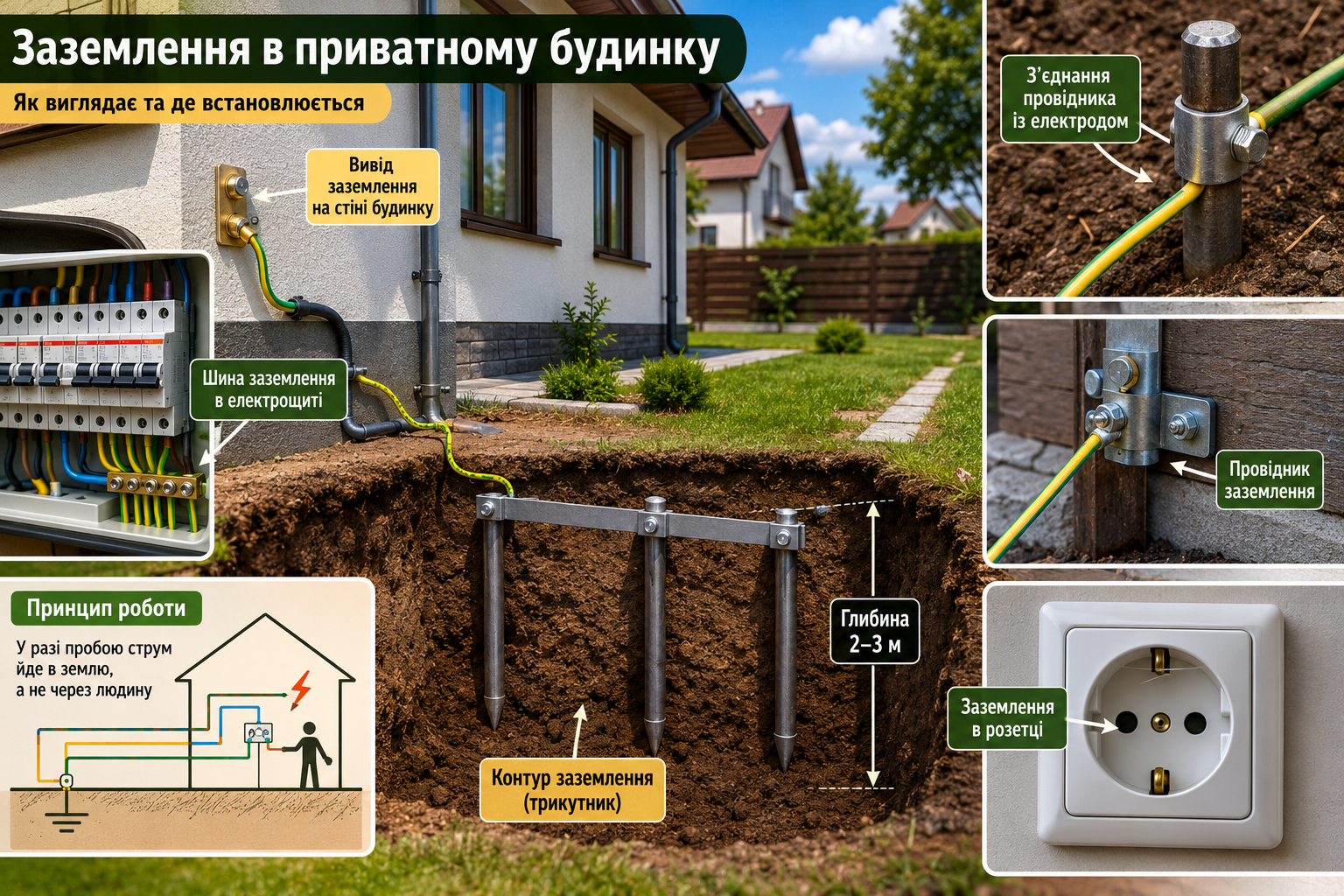

Найпоширеніша схема — трикутник із трьох вертикальних електродів, з’єднаних горизонтальною смугою.

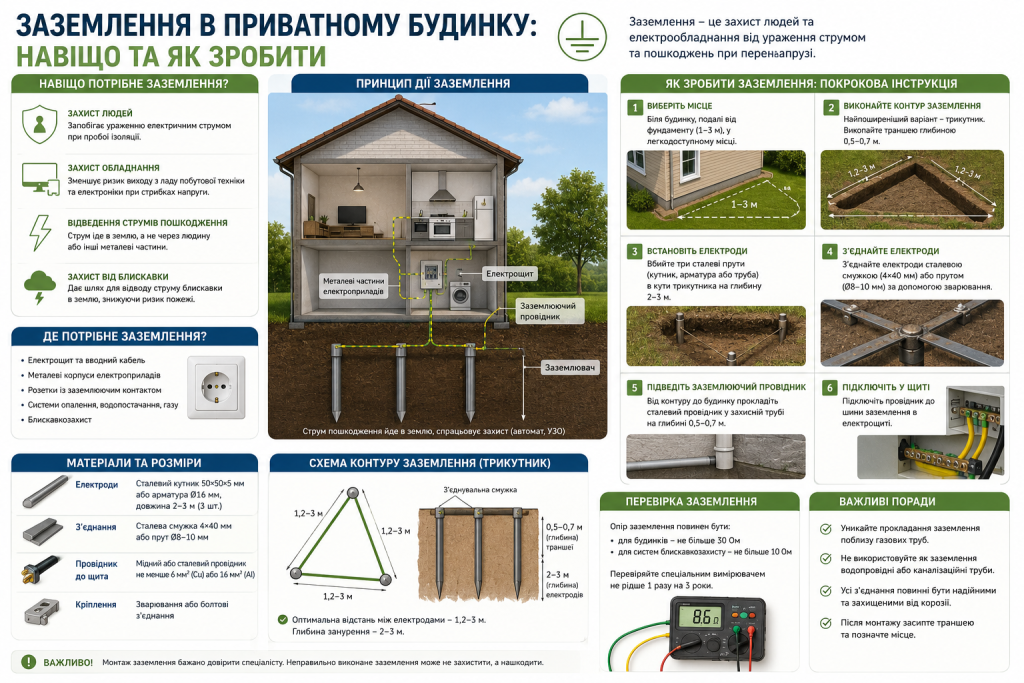

Порядок монтажу контуру заземлення:
- Виберіть місце поблизу будинку, на відстані не менше 1 м від фундаменту та доріжок.
- Викопайте траншею глибиною 0,5–0,7 м у формі трикутника зі стороною 1,2–3 м.
- Забийте вертикальні електроди в кутах трикутника на глибину 2–3 м — кувалдою або за допомогою перфоратора з насадкою.
- З’єднайте електроди горизонтальною металевою смугою зварюванням — болтові з’єднання менш надійні і з часом окислюються.
- Приваріть до контуру провідник, який піде до щитка — сталеву смугу або мідний кабель перерізом не менше 16 мм².
- Засипте траншею ґрунтом, утрамбуйте.
- Виведіть провідник до головної заземлюючої шини у щитку та підключіть.
Готовий комплект заземлення
Альтернатива класичній схемі — комплект заземлення модульного типу. Це набір омідненних сталевих стрижнів довжиною 1,5 м кожен, які з’єднуються між собою муфтами та заглиблюються на 6–9 м і більше.
Переваги комплекту заземлення:
- глибоке занурення дає стабільний опір незалежно від сезонних коливань вологості ґрунту;
- мідне покриття стрижнів суттєво підвищує стійкість до корозії;
- компактна площа монтажу — не потрібен великий трикутник;
- швидший монтаж без зварювальних робіт — з’єднання різьбові або зажимні.
Комплект заземлення коштує дорожче за саморобну схему з кутника, але дає прогнозованіший і стабільніший результат, особливо на складних ґрунтах.
Глибина та розміщення електродів
Глибина занурення електродів безпосередньо впливає на опір контуру заземлення — чим глибше, тим стабільніший контакт із вологими шарами ґрунту.
Орієнтири по глибині:
| Тип ґрунту | Рекомендована глибина | Особливості |
|---|---|---|
| Глина, суглинок | 1,5–2,5 м | Хороша провідність, менша глибина |
| Пісок | 3–6 м | Потрібна більша глибина через сухість |
| Кам’янистий ґрунт | 6–9 м (модульний комплект) | Складно забити класичні електроди |
| Торф’яний, вологий | 1,5–2 м | Хороша провідність за рахунок вологи |
Розміщення контуру має враховувати кілька правил безпеки:
- відстань від контуру до фундаменту будинку — не менше 1 м;
- відстань від контуру до доріжок і місць, де часто ходять люди, — не менше 1 м;
- контур не повинен перетинати підземні комунікації — газ, водопровід, каналізацію;
- ідеальне місце — тінистий бік будинку з природно вологим ґрунтом, де електроди довше зберігають хороший контакт.
Перевірка опору заземлення
Після монтажу контуру обов’язково перевіряють опір розтіканню струму — це показує, наскільки ефективно контур виконуватиме захисну функцію.
Нормативне значення опору заземлення для приватних будинків — не більше 30 Ом для систем TT, для деяких категорій об’єктів — не більше 4 чи 10 Ом залежно від типу мережі та призначення будівлі.
Виміряти опір самостійно без спеціального приладу складно — для точного вимірювання потрібен вимірювач опору заземлення (вимірювач опору ґрунту). Багато електромонтажних компаній надають послугу вимірювання з видачею протоколу — це варто зробити при здачі будь-якого нового контуру.
Якщо опір перевищує норму — додають додаткові електроди до контуру, паралельно з’єднані з основними, або заглиблюють їх більше. На сухих піщаних ґрунтах іноді практикують обробку землі навколо електродів спеціальними сольовими розчинами для покращення провідності — це тимчасовий захід, який потребує періодичного оновлення.
«Контур заземлення без виміряного опору — це контур на віру. Можна закопати скільки завгодно металу в землю і отримати непридатний результат через неправильний ґрунт або помилки монтажу.»
Типові помилки при влаштуванні заземлення
Найпоширеніші помилки, які роблять контур заземлення неефективним або небезпечним:
- використання труб опалення, водопроводу або газу як заземлювача — категорично заборонено нормами і небезпечно для всього будинку;
- болтові з’єднання замість зварних у контурі — з часом окислюються, опір зростає;
- занадто мала глибина занурення електродів — особливо критично на піщаних і сухих ґрунтах;
- відсутність перевірки опору після монтажу — контур може виглядати правильно, але не виконувати захисну функцію;
- з’єднання нульового робочого та захисного провідника в розподільному щитку квартири чи будинку — груба помилка, яка перетворює систему TN-C-S на небезпечну конфігурацію за певних умов аварії;
- використання іржавої арматури або тонкого металу для електродів — швидко руйнується в землі та втрачає провідність.
Заземлення будинку — той вид робіт, де економія часу або матеріалу безпосередньо впливає на безпеку всіх мешканців. Зробити правильно один раз — значно дешевше і надійніше, ніж переробляти після того, як щось пішло не так.
