Дах, зібраний за вихідні «на око», видає себе вже другої зими. Спершу з’являється ледь помітний прогин по коньку, потім тріщина на фронтоні, а далі власник шукає майстра для переробки.
Кроквяна система тримає на собі покрівлю, сніг і вітер усі роки життя будинку. Розберемо типи конструкцій, кріплення мауерлата, вузли й розрахунок перерізу, щоб ці роки минали спокійно.
Мова піде про двосхилий дах приватного будинку — найпоширеніший варіант в Україні. Логіка вузлів у складніших формах залишається такою самою.
Типи кроквяних систем для приватного будинку
Усі дерев’яні крокви діляться на дві великі групи за способом опирання. Від цього залежить, куди передається навантаження та чи потрібні додаткові стійки всередині будинку.
Наслонні крокви спираються на мауерлат унизу та на конькову балку зі стійками вгорі. Вони працюють як звичайні балки й передають вертикальне навантаження на стіни.
Висячі крокви спираються лише на дві зовнішні стіни, без проміжних опор. Вони утворюють трикутник і створюють розпір, який гасить горизонтальна затяжка.
| Ознака | Наслонні крокви | Висячі крокви |
|---|---|---|
| Потрібна внутрішня стіна | так, під стійки чи лежень | ні |
| Максимальний проліт без опор | до 6 м на один схил | до 9‒12 м із затяжкою |
| Розпір на стіни | мінімальний | значний, гасить затяжка |
| Витрата деревини | менша | більша через затяжки |
| Мансарда під дахом | стійки заважають простору | простір вільний |
| Складність монтажу | нижча | вища, важливі вузли затяжки |
Що вибрати для свого даху
Якщо в будинку є несуча стіна посередині, вибір майже завжди падає на наслонну систему. Вона простіша, дешевша й прощає дрібні неточності.
Коли перекриття роблять відкритим, а мансарду планують житловою, підходять висячі крокви. Затяжка в такому разі часто стає підлогою горища або відкритою балкою в інтер’єрі.
Комбінований варіант теж поширений: центральна частина будинку на стійках, а крайні прольоти висячі. Головне — щоб кожна ферма мала логічний шлях передачі навантаження вниз.
Мауерлат: кріплення до стіни
Мауерлат — брус, покладений по верху стіни, який розподіляє точкове навантаження від крокв на всю кладку. Без нього кожна крокв’яна нога тисне на кілька сантиметрів цегли чи блока.
Стандартний переріз — 150×150 мм для цегли та 200×200 мм для газоблока. Брус кладуть на два шари гідроізоляції, інакше волога з кладки піде в деревину.
По газобетону мауерлат ставлять лише на армопояс. Анкер, забитий просто в блок, вириває шматок матеріалу разом із кріпленням під час першого сильного вітру.
Способи кріплення мауерлата
Варіант підбирають під матеріал стіни та висоту будинку:
- шпильки М12, закладені в армопояс під час заливання бетону;
- хімічні анкери в готовий армопояс, коли шпильки забули поставити;
- дріт-катанка 6 мм, закладена в кладку за кілька рядів до верху;
- анкерні болти в цегляну стіну на глибину не менше 15 см;
- дерев’яні пробки, замуровані в кладку, з кріпленням глухарями.
Крок кріплення — 1‒1,5 метра, але обов’язково по одному вузлу біля кожного кута та стику брусів. Кінці мауерлата з’єднують косим замком і стягують болтами.
По периметру брус має лежати в одній площині. Перевіряють це гідрорівнем або лазером, а перепад до 5 мм вирівнюють підкладками під гідроізоляцією.
«Дім починається з фундаменту, а закінчується дахом.» — народна мудрість
Витратьте зайвий день на вивірку мауерлата. Кожен міліметр перекосу тут перетвориться на сантиметр кривизни по коньку.
Конькова балка та основні вузли з’єднань
Конькова балка приймає верхні кінці наслонних крокв. Її спирають на стійки, які стоять на лежні, а лежень лежить на внутрішній несучій стіні.
Переріз балки зазвичай не менший за переріз самих крокв, частіше більший. Стійки ставлять з кроком 3‒4 метри та обов’язково розкріплюють підкосами.
У висячій системі коньковий вузол виглядає інакше. Крокви з’єднують між собою впритул через накладки з дошки або металеві пластини, а балки під ними немає.

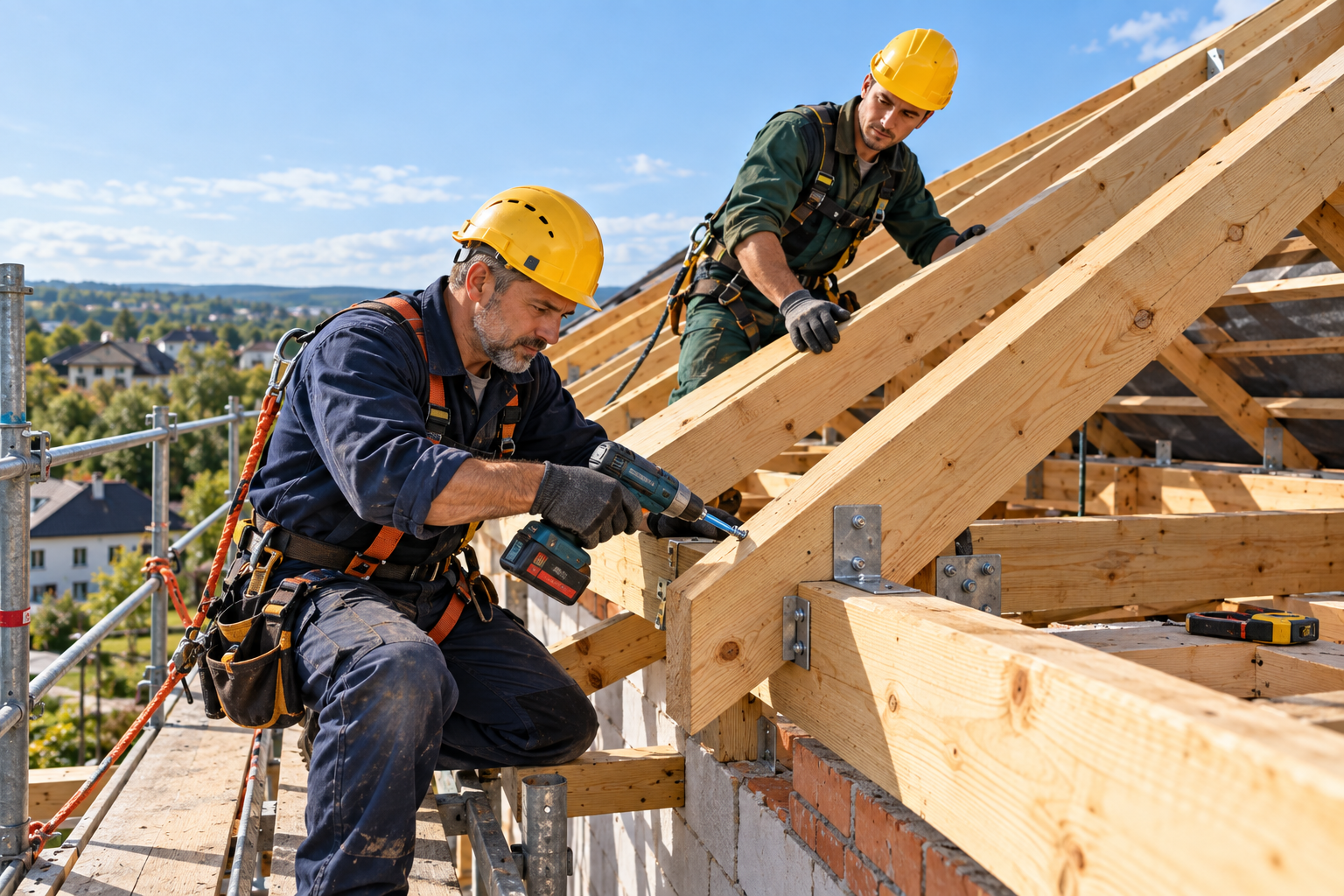

Вузол опирання на мауерлат
Тут використовують два підходи. Жорсткий вузол не дає кроквині рухатися й передає розпір на стіну, а ковзний через спеціальну опору допускає невелике зміщення.
Для дерев’яних і каркасних будинків ковзний вузол обов’язковий: зруб дає усадку, і жорстке кріплення розриває конструкцію. У цегляному будинку частіше роблять жорсткий вузол із запилом.
Запил роблять лише в кроквині, а не в мауерлаті. Глибина вибірки не повинна перевищувати чверті висоти дошки, інакше в місці ослаблення з’явиться тріщина.
Затяжки, підкоси та ригелі
Додаткові елементи розвантажують довгі крокви й гасять розпір. Кожен має свою роль:
- затяжка знизу стягує пару крокв і працює на розтяг;
- ригель ставлять у верхній третині й вмикається в роботу на стиск;
- підкіс передає навантаження від середини кроквини на стійку або лежень;
- сутичка скріплює стійки й не дає їм хитатися;
- вітрова зв’язка по діагоналі тримає геометрію ската.
Кріплять вузли болтами з шайбами, шпильками та перфорованими пластинами. Одних цвяхів для відповідальних з’єднань замало: деревина всихає, і цвях поступово виходить із гнізда.

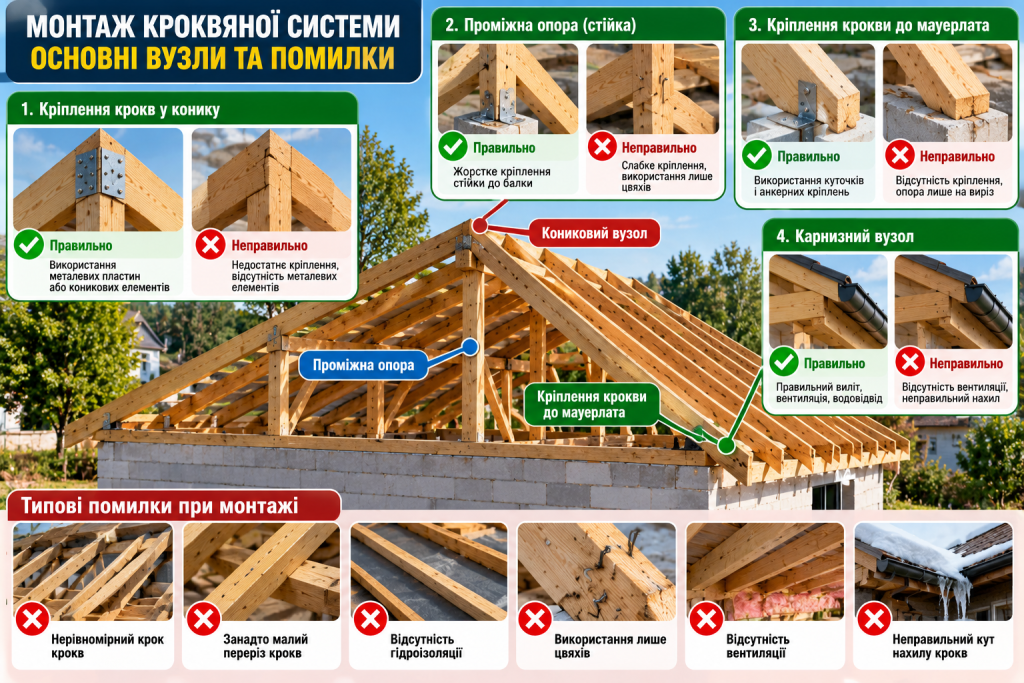

Послідовність монтажу крокв
Вузли збирають у чіткому порядку, бо кожен наступний елемент спирається на попередній.
- Покладіть гідроізоляцію та закріпіть мауерлат по периметру стін.
- Установіть лежень на внутрішню несучу стіну й вивірте його по рівню.
- Змонтуйте стійки та конькову балку, тимчасово розкріпивши їх укосинами.
- Зберіть унизу одну ферму-шаблон і приміряйте її на крайніх осях.
- Виставте дві крайні крокви та натягніть між ними шнур по коньку.
- Установіть проміжні крокви за шнуром із проєктним кроком.
- Закріпіть затяжки, ригелі та підкоси, стягнувши вузли болтами.
- Перевірте діагоналі скатів і зафіксуйте вітрові зв’язки.
Тимчасові укосини знімають лише після того, як усі постійні зв’язки стоять на місці. Інакше конструкція втрачає жорсткість ще до укладання обрешітки.
Крок крокв та переріз: розрахунок
Три величини пов’язані між собою: крок, переріз бруса та довжина прольоту. Збільшуєте крок — доводиться брати товщу дошку.
Типовий крок для приватного будинку — 60‒90 см. Під мінеральну вату зручний крок 58‒60 см у просвіті, бо плита шириною 60 см стає в розпір без підрізання.
Переріз підбирають за прольотом і навантаженням. Для більшої частини України розрахункове снігове навантаження становить 120‒160 кг/м², а в Карпатах значно вище.
| Проліт кроквини | Крок 60 см | Крок 90 см |
|---|---|---|
| до 3 м | 50×150 мм | 50×175 мм |
| 3‒4 м | 50×175 мм | 50×200 мм |
| 4‒5 м | 50×200 мм | 75×200 мм |
| 5‒6 м | 75×200 мм | 100×200 мм |
Таблиця дає орієнтир для звичайної покрівлі з металочерепиці чи бітумної черепиці. Під важке натуральне покриття або в гірському районі розрахунок замовляють у проєктувальника.
Деревина має бути камерного сушіння з вологістю до 20 % і обробленою антисептиком та антипіреном. Сирий брус за рік усихає, вузли послаблюються, а геометрія даху пливе.
Типові помилки монтажу кроквяної системи
Найдорожча помилка — мауерлат на газоблоці без армопояса. Наслідок проявляється не одразу, а після зими з мокрим снігом і бічним вітром.
Друга поширена ситуація — стійки під коньковою балкою, поставлені на плиту перекриття без несучої стіни знизу. Плита прогинається, стеля тріщить, а дах просідає по гребеню.
Чого ще варто уникати:
- збільшеного кроку крокв заради економії на кількох дошках;
- глибокого запилу, який ослаблює кроквину в найнавантаженішому місці;
- відсутності затяжок у висячій системі, через що стіни розходяться;
- кріплення відповідальних вузлів самими цвяхами без болтів;
- сирої необробленої деревини, яка веде конструкцію за перший сезон;
- звису покрівлі менше 40 см, через що вода мочить стіну й цоколь.
Окремо згадаємо вентиляційний зазор. Між утеплювачем і покрівлею залишають 4‒5 см продуху, інакше конденсат осідає на деревині й запускає грибок.
«Вимірюй двічі, ріж один раз.» — теслярська приказка
Перед підйомом крокв зберіть одну ферму внизу як шаблон. Приміряйте її на місці, перевірте кути й лише потім ріжте решту за зразком.
Кроквяна система — та частина будинку, яку ховають під покрівлею й більше не бачать роками. Саме тому кожен вузол варто робити так, ніби він залишиться на виду: рівно, з правильним кріпленням і запасом міцності.
