Неприємний запах каналізації в приватному будинку не завжди означає засмічення труб. Часто причина полягає в неправильній вентиляції стояка, висиханні сифона або зриві гідрозатвора під час зливання води. Правильно встановлена фанова труба допомагає вирівнювати тиск у системі та відводити каналізаційні гази назовні. Вакуумний клапан також може захистити сифони від розрідження, але працює за іншим принципом і не завжди здатний замінити вентиляційний вихід через дах. Щоб усунути запах надовго, потрібно визначити його джерело, перевірити сантехнічні прилади та оцінити конструкцію каналізаційної мережі.
Для чого потрібна фанова труба в приватному будинку
Фанова труба — це вентиляційне продовження каналізаційного стояка, яке забезпечує сполучення внутрішньої каналізації з атмосферою. Через нього вирівнюється тиск під час руху стоків і відводяться гази, що утворюються в системі.
Коли з унітаза другого поверху зливається 4–6 літрів води, потік швидко переміщується вертикальним стояком. За певних умов він створює розрідження, яке може витягувати воду із сифонів сусідніх сантехнічних приладів.
У результаті водяний бар’єр стає недостатнім, а запах із каналізації проникає до ванної кімнати, туалету або кухні.
Фанова вентиляція зменшує ризик таких перепадів тиску. Особливо важлива вона для двоповерхових будинків, де до одного стояка підключено кілька санвузлів.

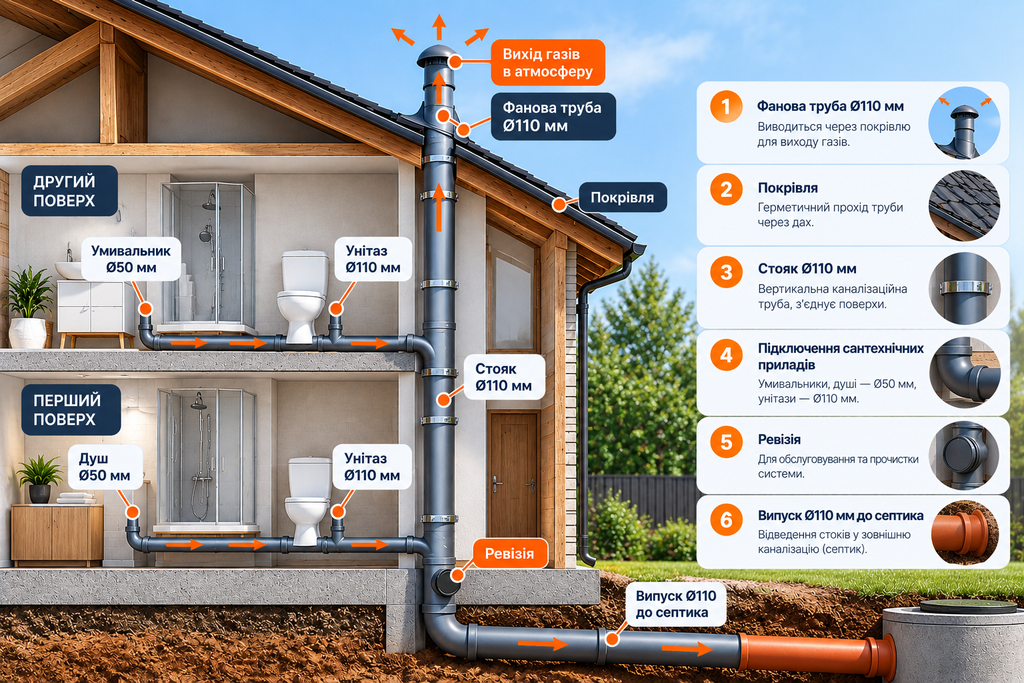

Схема фанової труби через дах
Типова система з вертикальним стояком діаметром 110 мм виглядає так:
Це спрощена схема, яка демонструє принцип вентиляції. Фактичне розташування відводів, ревізій і проходів через перекриття визначають проєктом.
Докладне компонування обох поверхів, діаметри відводів і правила розташування стояка описані в матеріалі про схему каналізації двоповерхового будинку. Під час монтажу вентиляцію бажано планувати одночасно з основними трубопроводами.
Чому зриває гідрозатвор у сифоні
Гідрозатвор — це шар води всередині сифона, який перешкоджає проникненню каналізаційних газів у приміщення.
У багатьох побутових сифонах висота водяного затвора становить приблизно 50 мм, хоча конкретне значення залежить від конструкції приладу.
Коли у стояку виникає значне розрідження, вода може частково або повністю витягуватися із сифона. Такий процес називають зривом гідрозатвора.
Характерні ознаки проблеми:
- булькання в умивальнику під час зливання унітаза;
- поява запаху після користування сантехнікою на другому поверсі;
- помітне зменшення рівня води в сифоні;
- періодичний запах біля душового трапа;
- коливання води в унітазі під час роботи інших приладів.
Не кожне булькання означає відсутність вентиляції. Подібні симптоми виникають також через часткове засмічення труб, неправильне підключення відводів або недостатню пропускну здатність стояка.
Як перевірити гідрозатвор самостійно
Спочатку потрібно налити воду в усі сифони, особливо якщо певними сантехнічними приладами давно не користувалися.
Після цього виконують перевірку:
- Наповнюють сифони умивальника, душу та ванни водою.
- Переконуються, що біля приладів немає запаху.
- Зливають воду з унітаза на верхньому поверсі.
- Спостерігають за рівнем води в сифонах нижнього санвузла.
- Перевіряють, чи з’явилося булькання або характерний запах.
- Повторюють тест під час одночасного користування кількома приладами.
Якщо вода із сифона помітно зникає після зливання унітаза, варто перевірити вентиляцію стояка та прохідність труб.
Якщо ж запах з’являється після тривалої відсутності мешканців, причиною може бути звичайне випаровування води.
Вакуумний клапан каналізації: принцип роботи
Вакуумний клапан, або аератор, — це пристрій, який впускає повітря в каналізаційну систему при виникненні розрідження.
У звичайному стані його механізм закритий. Коли тиск усередині труби стає нижчим за атмосферний, клапан відкривається, пропускає повітря та допомагає зберегти воду в сифонах.
Після вирівнювання тиску механізм повертається в закрите положення.
Головна особливість: вакуумний клапан не забезпечує постійного виходу каналізаційних газів назовні та не скидає надлишковий тиск.
Де встановлюють вакуумний клапан
Для побутових каналізаційних систем використовують клапани різних типорозмірів. Поширені варіанти призначені для труб Ø50 і Ø110 мм.
Пристрій встановлюють вертикально у доступному місці, де є можливість надходження повітря.
Основні вимоги:
| Параметр | Практична рекомендація |
|---|---|
| Діаметр | Відповідно до діаметра та розрахункової витрати повітря |
| Положення | Зазвичай вертикальне, за інструкцією виробника |
| Місце встановлення | Доступна сантехнічна шахта або технічна зона |
| Температура | У межах робочого діапазону клапана |
| Доступ повітря | Без герметично закритого короба |
| Обслуговування | Можливість огляду й заміни |
| Висота встановлення | За інструкцією та чинними нормами для конкретної ділянки |
Вакуумний клапан не можна замуровувати в стіну без доступу до нього. Якщо мембрана забрудниться або втратить герметичність, пристрій може перестати правильно працювати.
Фанова труба чи вакуумний клапан: що краще
Ці пристрої виконують частково схожі, але не однакові функції.
| Характеристика | Фанова труба | Вакуумний клапан |
|---|---|---|
| Впускає повітря при розрідженні | Так | Так |
| Відводить каналізаційні гази | Так | Ні |
| Допомагає вирівнювати надлишковий тиск | Так | Ні |
| Потребує виходу через покрівлю | Так | Ні |
| Має рухомий механізм | Ні | Так |
| Потребує періодичної перевірки механізму | Ні | Так |
| Може працювати як додатковий елемент | Так | Так |
Для двоповерхового будинку з декількома санвузлами найнадійнішим типовим рішенням є вентильований стояк із виходом через дах.
Вакуумний клапан може використовуватися на окремій віддаленій гілці, де виникає ризик зриву гідрозатвора. Його встановлення має відповідати розрахунку системи та чинним нормам.
У невеликих будівлях окремі нормативні рішення можуть допускати застосування аераторів без вентиляції кожного стояка, проте це не означає, що будь-яку фанову трубу можна просто замінити клапаном.
«Вакуумний клапан усуває лише одну причину нестабільної роботи каналізації — розрідження. Якщо система потребує постійного відведення газів і компенсації надлишкового тиску, необхідна повноцінна вентиляція», — технічне пояснення принципу роботи каналізаційних систем.

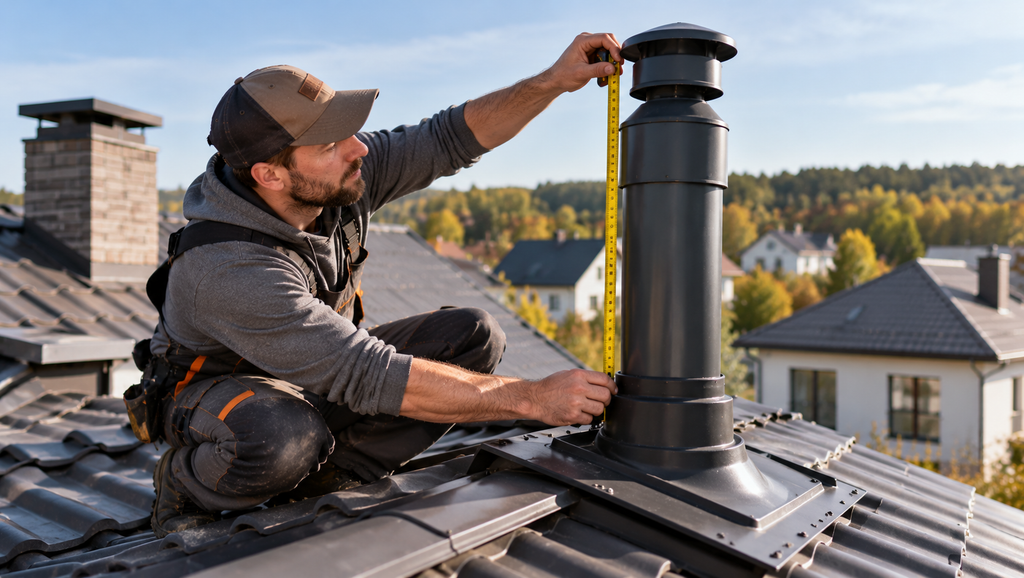

На якій висоті виводити фанову трубу над дахом
Висота вентиляційного виходу залежить від типу покрівлі, розташування вікон, балконів, повітрозабірників і вимог чинних будівельних норм.
У нормативній практиці зустрічаються такі значення для різних умов:
| Тип покрівлі або умова | Орієнтовна висота виходу |
|---|---|
| Неексплуатована плоска покрівля | Від 0,3 м за відповідних нормативних умов |
| Скатна покрівля | Часто від 0,5 м |
| Експлуатована покрівля | Може вимагатися 3 м і більше |
| Поблизу вікон або балконів | Дотримання нормативних відстаней |
Ці значення не є універсальною інструкцією для монтажу. Перед установленням потрібно перевірити актуальні норми, які поширюються на конкретний будинок, а також вимоги до проходу через покрівлю.
Не слід виводити фанову трубу на горище без сполучення із зовнішньою атмосферою. Каналізаційні гази та волога можуть накопичуватися під дахом.
Також заборонено довільно об’єднувати каналізаційну вентиляцію з димоходами чи загальнобудинковими вентиляційними каналами.
Чому фанова труба може замерзати
У холодну пору року тепле вологе повітря з каналізації піднімається вгору. На холодних ділянках труби утворюється конденсат, який за низьких температур може замерзати.
Поступове накопичення льоду здатне зменшувати прохідний переріз вентиляційного виходу.
Ризик зростає при звуженні діаметра, довгих неутеплених ділянках у холодному просторі та неправильному розташуванні виходу.
Тому вентиляційну частину стояка потрібно виконувати без необґрунтованого звуження, а теплоізоляцію передбачати відповідно до умов експлуатації.
П’ять причин запаху каналізації в будинку
Не кожен запах пов’язаний саме з фановою трубою. Перед переробленням системи потрібно визначити джерело проблеми.
| Причина | Як проявляється | Що робити |
|---|---|---|
| Висохлий гідрозатвор | Запах після тривалої перерви | Наповнити сифон водою, перевірити герметичність |
| Зрив гідрозатвора | Булькання після зливання води | Перевірити вентиляцію та прохідність труб |
| Негерметичне з’єднання | Постійний запах біля стояка | Оглянути ущільнення, манжети та стики |
| Засмічення відводу | Повільне стікання води, булькання | Прочистити ділянку й перевірити ревізії |
| Несправний вакуумний клапан | Запах біля клапана або нестабільний злив | Перевірити механізм, за потреби замінити |
Окремо варто перевірити з’єднання унітаза з каналізаційною трубою. Пошкоджена манжета або неправильно встановлений перехідник можуть пропускати гази навіть за повністю справної вентиляції.
Якщо запах відчувається біля підлогового трапа, потрібно перевірити його гідрозатвор, стан ущільнень і правильність монтажу.
Як знайти джерело запаху без демонтажу труб
Пошук несправності краще починати з найпростіших перевірок.
Спочатку відкривають доступ до сифона, оглядають його з’єднання та переконуються, що всередині є вода.
Потім перевіряють унітаз, душовий трап, злив пральної машини й доступні ділянки каналізаційного стояка.
Якщо запах з’являється лише після одночасного зливання води з кількох приладів, імовірна проблема з тиском у системі або частковим засміченням.
Якщо запах постійний і не залежить від користування сантехнікою, потрібно шукати негерметичне з’єднання або несправний сифон.
Для прихованих труб іноді застосовують спеціальне димове випробування каналізації. Його мають виконувати фахівці відповідним обладнанням. Використовувати відкритий вогонь для пошуку витоків каналізаційних газів небезпечно.
Коли потрібна ревізія каналізації
Ревізія — це фасонний елемент із герметичною кришкою, через який можна отримати доступ до внутрішньої частини трубопроводу.
Її встановлюють у передбачених проєктом місцях, щоб прочищати стояки та горизонтальні ділянки без розбирання системи.
Якщо труби приховані за оздобленням, навпроти ревізій залишають сервісні люки.
Під час діагностики важливо перевіряти не тільки вентиляцію, а й доступність ревізій. Часткове засмічення нижньої частини стояка може спричиняти симптоми, схожі на недостатню вентиляцію.
Що потрібно для монтажу фанової вентиляції
Для типового двоповерхового будинку з основним стояком Ø110 мм комплект матеріалів може включати:
- каналізаційні труби відповідного діаметра;
- муфти та фасонні елементи;
- кріплення для вертикальних ділянок;
- герметичний покрівельний прохід;
- ущільнювальні манжети;
- теплоізоляцію для холодних зон за потреби;
- ревізійні елементи для обслуговування системи.
Конкретний перелік залежить від висоти будівлі, конструкції покрівлі та місця проходження стояка.
Перед монтажем потрібно визначити трасу труби, перевірити можливість проходження перекриттів і передбачити захист від проникнення опадів у покрівельну конструкцію.
Для вентиляційного стояка Ø110 мм внутрішній діаметр залежить від товщини стінки труби. Тому не варто самостійно звужувати вентиляційний вихід до Ø50 мм лише для спрощення проходу через дах.
Як запобігти повторній появі запаху
Справна каналізація повинна не тільки відводити воду, а й підтримувати стабільний тиск у трубах та зберігати гідрозатвори сантехнічних приладів.
Для цього необхідно забезпечити правильні ухили горизонтальних відводів, повноцінну вентиляцію стояка та герметичність з’єднань.
Якщо після встановлення вакуумного клапана запах зник лише тимчасово, не варто безкінечно замінювати пристрій. Потрібно перевірити всю систему, включно з вентиляційним виходом, сифонами й можливими засміченнями.
У двоповерховому будинку найкраще передбачити фанову трубу ще на етапі проєктування. Це дозволить уникнути складного проходження готової покрівлі та забезпечить стабільну роботу каналізації під час одночасного користування кількома санвузлами.
