Правильний ухил каналізаційної труби забезпечує самопливне відведення стоків без постійних засмічень і застою води. Для поширених внутрішніх труб діаметром 50 мм часто використовують ухил 3 см на метр, а для 110 мм — 2 см на метр. Однак ці значення не універсальні: вони залежать від діаметра, витрати стоків, довжини траси та умов монтажу. Якщо трубу встановити майже горизонтально або зробити надто крутий нахил, система може працювати нестабільно. Тому перед прокладанням каналізації важливо розрахувати перепад висот, визначити положення розтрубів і перевірити геометрію всієї магістралі.
Який ухил каналізаційної труби потрібен на метр
Ухил каналізації на метр показує, наскільки нижче повинен розташовуватися кінець метрової ділянки труби відносно її початку. Наприклад, значення 0,02 означає перепад висоти 2 см на кожен метр горизонтальної довжини.
Для побутових самопливних мереж застосовують такі орієнтири:
| Діаметр труби | Типовий ухил на 1 м | Орієнтир мінімального ухилу | Верхній практичний орієнтир |
|---|---|---|---|
| 40 мм | 3 см | визначають розрахунком | 5 см |
| 50 мм | 3 см | 2,5 см | 5 см |
| 75 мм | 2 см | 1,5 см | 5 см |
| 110 мм | 2 см | 1,2 см | 5 см |
| 160 мм | 0,8–1 см | 0,8 см | 5 см |
| 200 мм | 0,7–0,8 см | 0,7 см | 5 см |
Таблиця містить орієнтовні значення для попереднього планування, а не універсальні нормативні межі. Мінімальні ухили залежать від типу мережі, розрахункової витрати, наповнення труби та чинних норм. Значення 5 см на метр не слід сприймати як обов’язкову максимальну межу для кожної ділянки.
У приватному будинку найчастіше використовують труби Ø50 мм для умивальників, мийок і душових та Ø110 мм для унітазів і основного стояка. Зовнішню каналізацію можуть прокладати трубами 110 або 160 мм залежно від проєкту.
Який ухил труби 110 мм вважати правильним
Для побутового горизонтального трубопроводу Ø110 мм типовим рішенням є ухил 0,02, тобто 2 см на метр.
Якщо довжина труби становить 5 м, загальний перепад висоти дорівнюватиме 10 см. Для траси 8 м він становитиме 16 см.
Важливо розуміти, що йдеться про перепад між початком і кінцем труби, а не про глибину її закладання в землю. Глибину визначають окремо з урахуванням конструкції фундаменту, промерзання ґрунту, навантажень і підключення до зовнішньої мережі.

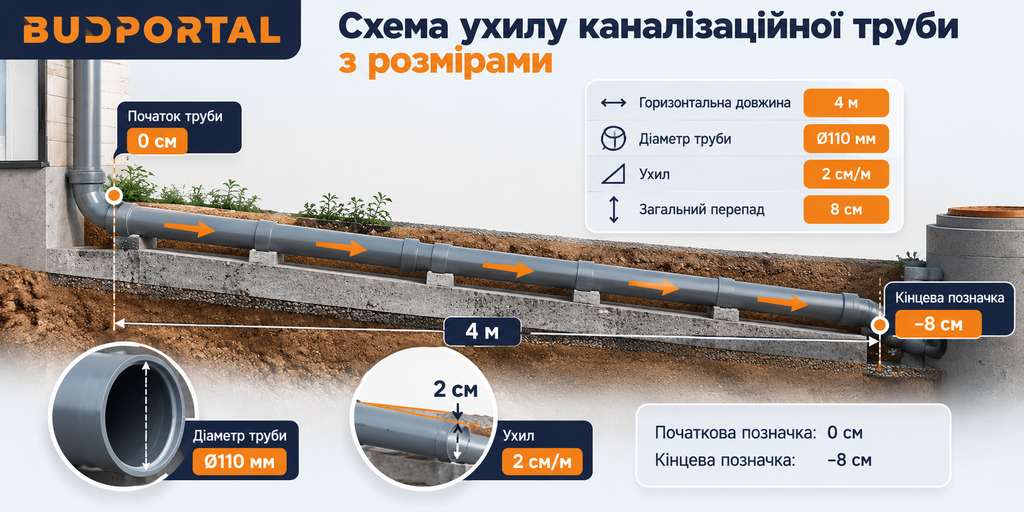

Схема ухилу каналізаційної труби з розмірами
Найпростіше зрозуміти принцип монтажу на прикладі горизонтальної ділянки довжиною 4 м.
Схема умовна: у реальному монтажі труба повинна мати рівномірний нахил без сходинок, провисань і зворотних ухилів.
Перепад вимірюють за однаковими точками на початку й наприкінці труби, наприклад за її нижньою зовнішньою поверхнею. Для розрахунків гідравліки використовують позначки лотка — внутрішньої нижньої частини трубопроводу.
Як розрахувати перепад висоти
Формула проста:
Перепад висоти = довжина горизонтальної ділянки × ухил на метр.
Наприклад, для труби Ø50 мм довжиною 3 м:
3 м × 3 см = 9 см.
Отже, кінець труби потрібно розташувати на 9 см нижче від її початку.
Якщо труба складається з декількох прямих ділянок, перепад визначають за їхньою сумарною горизонтальною довжиною. Повороти, трійники та інші фасонні елементи необхідно врахувати під час компонування системи.
Розрахунок ухилу каналізації на 12 метрів
Розглянемо практичний приклад: від будинку до септика або точки підключення зовнішньої каналізації потрібно прокласти трубопровід довжиною 12 м.
Для порівняння візьмемо кілька діаметрів.
| Діаметр | Прийнятий ухил | Перепад на 12 м |
|---|---|---|
| 50 мм | 3 см/м | 36 см |
| 75 мм | 2 см/м | 24 см |
| 110 мм | 2 см/м | 24 см |
| 160 мм | 1 см/м | 12 см |
Для зовнішньої побутової каналізації Ø110 мм за прийнятого ухилу 2 см/м перепад становитиме 24 см.
Припустімо, що нижня внутрішня точка труби біля будинку розташована на глибині 60 см від умовної горизонтальної поверхні землі. За однакового рівня ґрунту вздовж траси на відстані 12 м відповідна точка труби буде на глибині 84 см.
Якщо ділянка має природний перепад висот, глибини траншеї потрібно перераховувати від фактичних позначок землі.
Як врахувати глибину закладання
Ухил і глибина прокладання — різні параметри. Навіть правильно нахилена труба може виявитися недостатньо захищеною від промерзання або механічних навантажень.
Під час проєктування перевіряють:
- глибину виходу каналізаційної труби з фундаменту;
- фактичні висотні позначки поверхні землі;
- розташування входу до септика чи оглядового колодязя;
- глибину сезонного промерзання ґрунту;
- товщину підготовчої основи під трубою;
- необхідність утеплення або додаткового захисту.
Для труби Ø110 мм зовнішній діаметр становить приблизно 11 см, тому глибина до її верхньої поверхні відрізняється від глибини до лотка. Цю різницю потрібно враховувати під час розрахунку земляних робіт.
Чому надмірний ухил каналізації небажаний
Поширена помилка — вважати, що чим крутіше прокладена труба, тим краще вона очищується потоком води.
Насправді робота самопливної каналізації залежить від швидкості руху стоків, наповнення труби та здатності потоку переносити тверді частинки.
При занадто великому ухилі на окремих ділянках вода може швидко стікати тонким шаром, не забезпечуючи достатнього транспортування забруднень. Особливо це актуально для труб із невеликою витратою води та нерегулярним використанням.
Водночас надмірний ухил не завжди автоматично спричиняє засмічення. Його наслідки залежать від конфігурації мережі й режиму водовідведення.
«У самопливній каналізації важлива не максимальна швидкість води, а стабільний режим руху стоків. Рівномірний розрахунковий ухил зазвичай надійніший за довільно збільшений нахил труби», — практична рекомендація з проєктування інженерних мереж.
Недостатній ухил також небезпечний. Він сприяє застою води, накопиченню жирових відкладень і поступовому зменшенню прохідного перерізу.

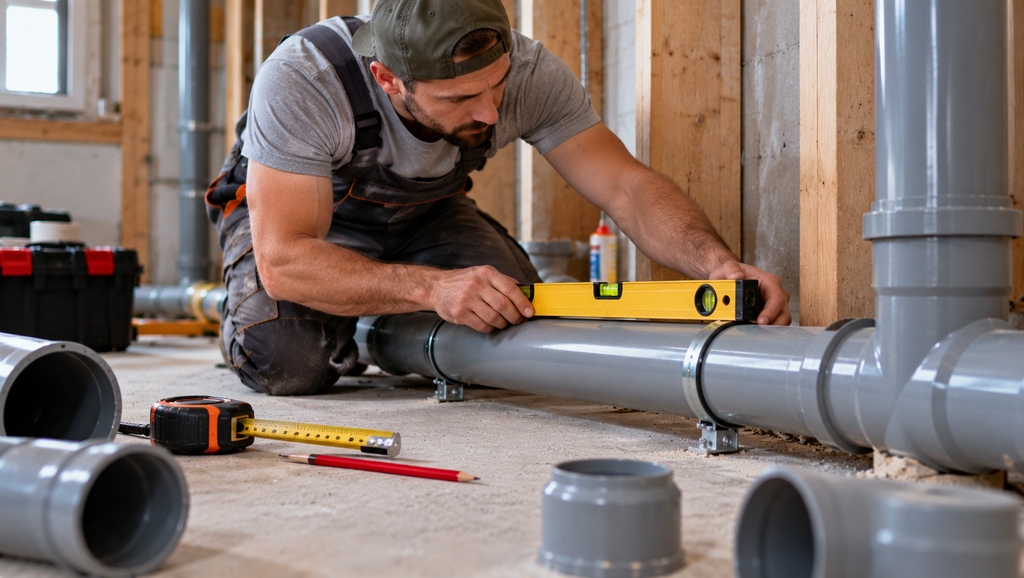

Як виставити ухил каналізаційної труби під час монтажу
Точність прокладання залежить не лише від розрахунку, а й від правильної розмітки. Для коротких ділянок використовують будівельний рівень, а для довгих трас — лазерний нівелір, натягнутий шнур або геодезичні інструменти.
Монтаж за допомогою лазерного рівня
Послідовність робіт:
- Визначити висоту початкової точки трубопроводу.
- Виміряти горизонтальну довжину запланованої ділянки.
- Розрахувати необхідний перепад висоти.
- Встановити лазерний рівень і позначити контрольні висоти.
- Підготувати основу або встановити кріплення на розрахованих позначках.
- Укласти трубу з рівномірним ухилом у напрямку руху стоків.
- Перевірити нахил після з’єднання всіх елементів.
Наприклад, для труби Ø110 мм довжиною 6 м за ухилу 2 см/м кінцева точка повинна бути нижчою на 12 см.
Під час монтажу на кронштейнах важливо передбачити достатню кількість опор. Якщо між ними утвориться провисання, всередині труби може накопичуватися вода.

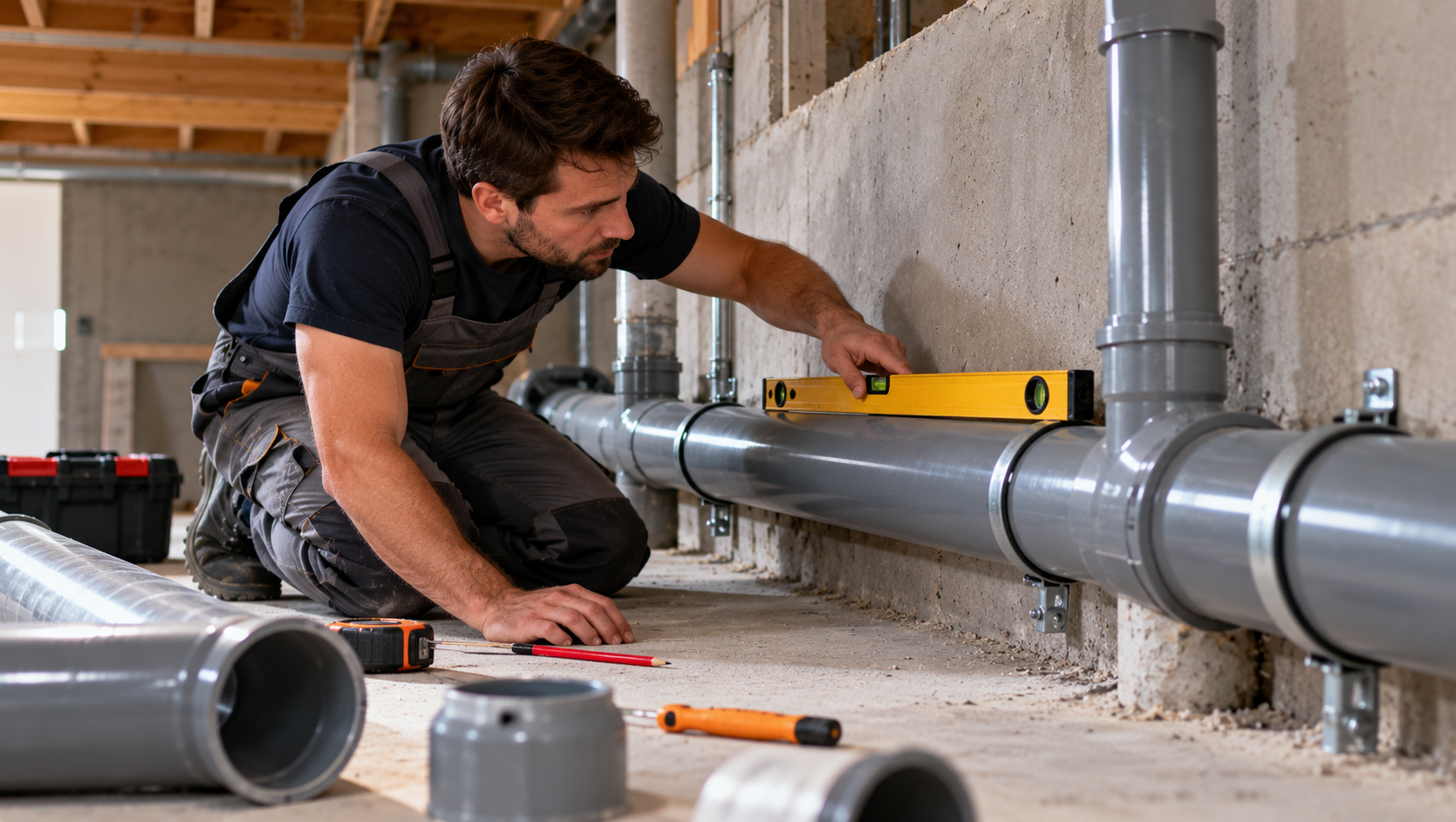

Як перевірити ухил звичайним рівнем
Якщо лазерного нівеліра немає, можна використати довгий будівельний рівень і вимірювальну підкладку.
Наприклад, для ухилу 2 см/м під горизонтально встановленим метровим рівнем на нижньому кінці труби має утворитися зазор 2 см, якщо рівень спирається на верхню поверхню труби біля її вищого кінця.
Метод підходить для попередньої перевірки прямих ділянок. На довгих трасах похибки можуть накопичуватися, тому бажано контролювати загальний перепад між кінцевими точками.
Матеріали для монтажу каналізаційної магістралі
Для внутрішньої каналізації зазвичай застосовують полімерні труби та фасонні елементи відповідного призначення. Зовнішні мережі монтують із труб, розрахованих на ґрунтові навантаження й конкретні умови закладання.
Типовий комплект матеріалів включає труби необхідного діаметра, муфти, відводи, трійники, ревізії, ущільнювальні кільця та кріплення.
Для підземної ділянки додатково потрібні матеріали підготовчої основи та обсипання. Товщину шарів визначають за типом ґрунту, жорсткістю труби та умовами монтажу.
Не варто компенсувати неправильний ухил додатковими колінами. Кожен зайвий поворот створює додатковий місцевий опір і потенційно ускладнює прочищення.
Як ухил пов’язаний зі стояком і вентиляцією
У двоповерховому будинку горизонтальні відводи підключають до вертикального стояка, який збирає стоки з різних сантехнічних приладів.
Приклад компонування стояків, підключень і вентиляційного виходу розглянуто в матеріалі про схему каналізації двоповерхового будинку. Під час проєктування важливо враховувати не лише ухили, а й вентиляцію, доступність ревізій та розташування унітазів.
Правильний нахил горизонтальних труб не замінює вентиляцію каналізаційної системи. Під час залпового скидання води у стояку можуть виникати перепади тиску, які впливають на гідрозатвори сантехнічних приладів.
Так само вентиляція не виправить зворотного ухилу або провисання горизонтального трубопроводу.
Найпоширеніші помилки та їхні наслідки
Після монтажу каналізації проблеми часто виникають через невеликі відхилення, які залишилися непоміченими до закриття труб.
| Помилка | Можливий наслідок | Як запобігти |
|---|---|---|
| Зворотний ухил | Застій води | Перевірити позначки перед фіксацією |
| Провисання труби | Накопичення осаду | Встановити достатньо опор |
| Надмірний ухил | Нестабільне транспортування стоків | Дотримуватися проєктних значень |
| Різкі повороти | Підвищений ризик засмічення | Застосовувати відповідні фасонні елементи |
| Відсутність ревізій | Ускладнене прочищення | Передбачити доступні точки обслуговування |
| Неправильна глибина | Ризик промерзання або пошкодження | Розрахувати закладання за умовами ділянки |
Перед остаточним засипанням траншеї або закриттям труб у стяжці необхідно перевірити герметичність з’єднань і відповідність ухилів проєкту.
Для побутової каналізації Ø50 мм орієнтиром часто є 3 см на метр, для Ø110 мм — 2 см на метр. Однак головне — не механічно повторювати ці цифри, а забезпечити рівномірний нахил, достатню пропускну здатність і правильне з’єднання всіх ділянок системи. Саме комплексний підхід дозволяє уникнути застою води, засмічень і дорогого ремонту після завершення оздоблення будинку.
