Каналізація двоповерхового будинку потребує продуманого розташування стояків, правильного підключення сантехніки та вентиляції трубопроводів. Помилки під час монтажу можуть спричинити засмічення, булькання води в сифонах, неприємні запахи й навіть протікання між поверхами. Найкраще розробити схему каналізації двоповерхового будинку ще до зведення перегородок і прокладання інженерних комунікацій. Особливу увагу приділяють вертикальному стояку, який об’єднує санвузли обох поверхів і відводить стоки до зовнішньої мережі.
Як влаштована каналізація двоповерхового будинку
Внутрішня каналізаційна система складається з горизонтальних відводів від сантехнічних приладів, вертикального стояка, вентиляційної частини та випуску за межі будинку. Стоки переміщуються самопливом, тому для горизонтальних труб необхідно передбачити правильний ухил.
Найпростіша схема передбачає розташування санвузлів першого та другого поверхів один над одним. Це дозволяє підключити унітази, умивальники й душові до спільного стояка без довгих горизонтальних ділянок.

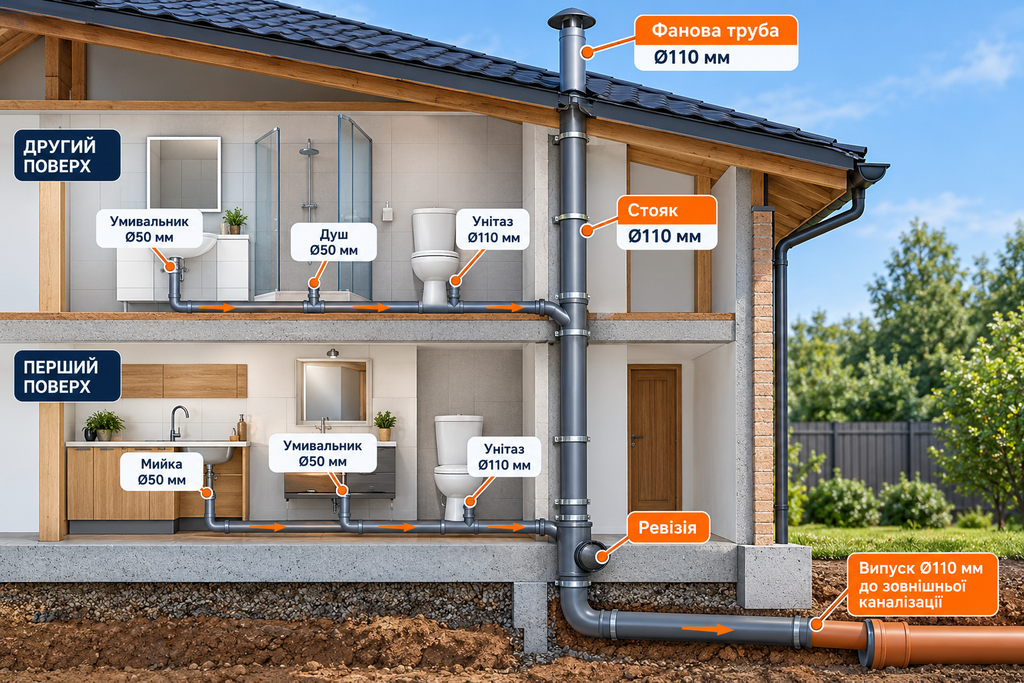

Схема каналізації в розрізі на два поверхи
Умовна схема для будинку з двома санвузлами:
Схема спрощена: вона показує принцип розташування труб, а не готовий монтажний проєкт. Кожен прилад підключають через відповідний фасонний елемент, а відводи прокладають з ухилом у напрямку руху стоків.
Для труб діаметром 50 мм орієнтовний ухил становить 3 см на метр, для труб 110 мм — близько 2 см на метр. Остаточні значення визначають за чинними нормами, характеристиками труб і конфігурацією мережі.
Де правильно розмістити каналізаційний стояк
Стояк каналізації бажано розташовувати поблизу унітазів, оскільки саме вони потребують труб найбільшого діаметра. Зазвичай використовують вертикальну трубу Ø110 мм, до якої підключають відводи обох поверхів.
Оптимальне місце — сантехнічна шахта або технічна зона біля суміжних санвузлів. Стояк повинен залишатися доступним для обслуговування, а його кріплення не має передавати надмірні вібрації на конструкції будинку.
Під час вибору місця враховують кілька вимог:
- мінімальна відстань від унітазів до вертикальної труби;
- можливість прокладання відводів із необхідним ухилом;
- доступ до ревізій і місць з’єднання;
- відсутність конфліктів із балками, фундаментом та іншими комунікаціями;
- можливість продовжити стояк вентиляційною трубою через покрівлю.
Особливо важливо передбачити проходження стояка через міжповерхове перекриття. Отвори, гільзи, звукоізоляцію та протипожежні рішення визначають відповідно до матеріалу перекриття й вимог до будівлі.
Чому не варто переносити стояк між поверхами
Іноді планування другого поверху не дозволяє розташувати санвузол безпосередньо над нижнім. У такому разі виникає бажання змістити стояк горизонтально всередині перекриття.
Таке рішення ускладнює систему. Збільшується кількість поворотів, з’являються додаткові ділянки з ухилом, а доступ до засмічень стає складнішим.
Перенесення стояка технічно можливе за правильно спроєктованої конфігурації, проте його не варто виконувати довільно. Якщо без зміщення не обійтися, використовують відповідні фасонні частини, передбачають ревізії та перевіряють гідравлічну роботу системи.
Діаметри каналізаційних труб для сантехніки
Діаметр відводу залежить від типу сантехнічного приладу, витрати води та довжини трубопроводу. Для більшості побутових приладів застосовують труби 40–50 мм, тоді як унітази зазвичай підключають до труб 110 мм.
| Сантехнічний прилад | Типовий діаметр відводу | Орієнтир щодо довжини |
|---|---|---|
| Умивальник | 40–50 мм | бажано до 3 м |
| Кухонна мийка | 50 мм | бажано до 3 м |
| Душова кабіна | 50 мм | бажано до 3 м |
| Ванна | 50 мм | бажано до 3 м |
| Пральна машина | 40–50 мм | залежить від способу підключення |
| Унітаз | 110 мм | бажано до 1 м без додаткового розрахунку |
| Основний стояк | 110 мм | вертикальна ділянка за проєктом |
Наведені довжини — практичні орієнтири для компактного планування, а не універсальні нормативні максимуми. Допустима довжина залежить від ухилу, кількості поворотів, вентиляції, витрати стоків і місцевих будівельних норм.
Наприклад, якщо душова розташована за 4 м від стояка, труба Ø50 мм з ухилом 3 см на метр матиме перепад висот 12 см. При цьому потрібно врахувати висоту сифона, конструкцію підлоги та можливість додаткової вентиляції відводу.

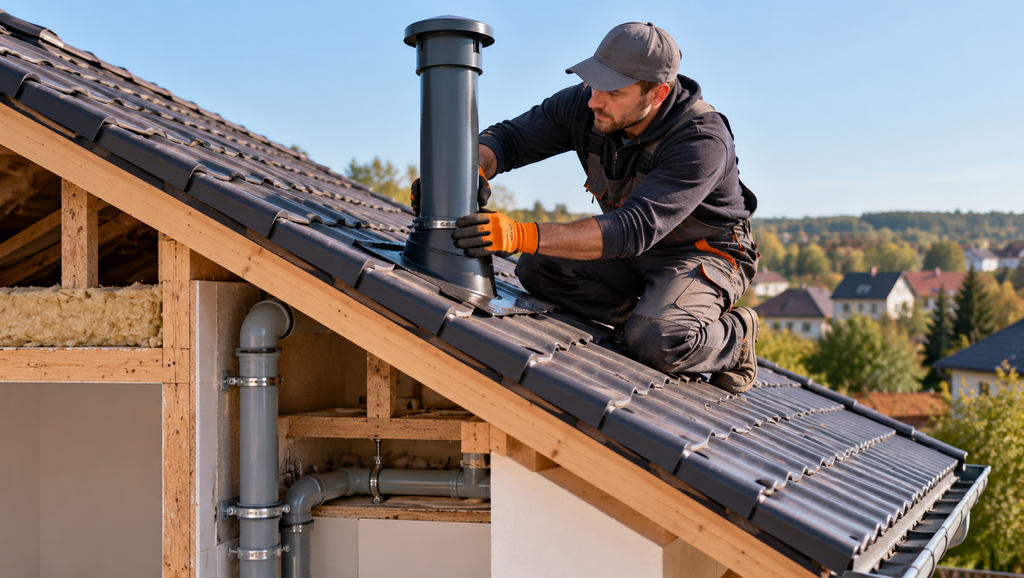

Вентиляція каналізації: фанова труба через дах
Вентиляція каналізації необхідна для стабілізації тиску всередині трубопроводів. Коли великий об’єм води рухається стояком, він може створювати зони розрідження та підвищеного тиску. Без належного повітрообміну вода із сифонів частково витягується, через що каналізаційні гази потрапляють до приміщень.
Фанова труба — продовження каналізаційного стояка, яке виводять у зовнішню атмосферу.
Для двоповерхового приватного будинку з кількома санвузлами вентиляційний стояк із виходом через покрівлю зазвичай є найнадійнішим рішенням.
Важливі правила:
- Продовжити каналізаційний стояк вентиляційною частиною без необґрунтованого звуження діаметра.
- Провести трубу через перекриття й покрівлю з належною герметизацією проходу.
- Розташувати вихід на висоті, передбаченій нормами для конкретного типу покрівлі.
- Забезпечити нормативні відстані від вікон, балконів і повітрозабірників.
- Не з’єднувати фанову трубу з вентиляцією житлових кімнат або димоходом.
Висоту виходу визначають за чинними будівельними нормами та конструкцією даху. Наприклад, для неексплуатованої плоскої покрівлі в окремих нормативних схемах застосовують підняття на 0,3 м, а для експлуатованої — значно більше. Переносити ці значення на будь-який будинок без перевірки не можна.
Чи можна замінити фанову трубу вакуумним клапаном
Вакуумний клапан відкривається при виникненні розрідження всередині каналізаційної труби та впускає повітря. Коли тиск вирівнюється, клапан закривається.
Проте він не випускає гази назовні та не компенсує надлишковий тиск у стояку. Саме тому вакуумний клапан не є повноцінною заміною фанової вентиляції.
| Характеристика | Фанова труба | Вакуумний клапан |
|---|---|---|
| Компенсація розрідження | Так | Так |
| Відведення газів назовні | Так | Ні |
| Компенсація надлишкового тиску | Так | Ні |
| Прохід через дах | Потрібний | Не потрібний |
| Залежність від механізму | Немає рухомого клапана | Є |
| Основне застосування | Вентиляція системи | Допоміжний захист відводів |
У двоповерховому будинку вакуумний клапан доцільно розглядати як додатковий елемент для окремих віддалених гілок, якщо таке рішення відповідає проєкту та нормам.
Як правильно з’єднати каналізацію двох поверхів
Підключення приладів верхнього поверху має враховувати рух стоків у вертикальній трубі. Особливої уваги потребують місця приєднання нижнього санвузла та перехід стояка в горизонтальний випуск.
Монтаж зазвичай виконують у такій послідовності:
- Визначають місце стояка та точку випуску каналізації за межі фундаменту.
- Прокладають нижню горизонтальну магістраль із проєктним ухилом.
- Встановлюють вертикальний стояк із необхідними трійниками й ревізіями.
- Підключають сантехнічні відводи першого поверху.
- Продовжують стояк на другий поверх і підключають верхній санвузол.
- Монтують вентиляційну частину та герметизують прохід через дах.
- Перевіряють герметичність і роботу системи до закриття комунікацій.
Для переходу вертикальної труби в горизонтальну застосовують плавні фасонні елементи, наприклад два відводи по 45° замість різкого повороту на 90°, якщо це відповідає проєкту.
«Надійність внутрішньої каналізації визначає не кількість встановлених труб, а правильна геометрія системи: короткі відводи, доступні ревізії, стабільний ухил і повноцінна вентиляція стояка», — практична рекомендація з проєктування сантехнічних мереж.
Типові помилки під час монтажу каналізації
Навіть якісні труби не гарантують безперебійної роботи, якщо система змонтована з порушеннями.
Недостатній або надмірний ухил
За недостатнього ухилу тверді частинки можуть осідати всередині труб. Надмірний ухил також небажаний: за певних умов вода швидко залишає ділянку, а тверді включення затримуються.
Тому ухил каналізації потрібно перевіряти на всій довжині траси, а не лише біля її початку та кінця.
Відсутність ревізій
Якщо стояк закритий декоративним коробом без люка, прочищення системи перетворюється на складний ремонт. Ревізії передбачають у доступних місцях відповідно до схеми мережі.
Неправильне підключення другого поверху
Коли унітаз верхнього поверху підключений без урахування розташування нижніх відводів, можливі коливання тиску, булькання та порушення роботи гідрозатворів.
Правильну конфігурацію вузла визначають з урахуванням діаметра стояка, витрати стоків і відстаней між приєднаннями.
Відсутність вентиляції
Закритий зверху стояк може створювати перепади тиску під час одночасного користування сантехнікою. Особливо помітною проблема стає, коли зливається бачок унітаза на другому поверсі.
Якщо після такого зливу чути булькання в нижньому санвузлі, потрібно перевірити вентиляцію, сифони та прохідність труб.
Що перевірити перед закриттям труб
Після завершення монтажу важливо перевірити каналізацію до облицювання стін, заливання стяжки та закриття сантехнічних шахт.
Контроль охоплює герметичність усіх з’єднань, правильність ухилів, надійність кріплень і доступність ревізій. Потрібно також переконатися, що труби не зазнають небажаного навантаження від будівельних конструкцій.
Корисно сфотографувати всі приховані комунікації та зберегти схему з розмірами. Це допоможе під час ремонту, встановлення сантехніки або пошуку несправностей.
Правильно спроєктована каналізація у двоповерховому будинку повинна забезпечувати безперешкодне відведення стоків з обох поверхів, стабільну роботу гідрозатворів і можливість обслуговування без демонтажу оздоблення. Найбільшу увагу варто приділити розташуванню стояка, вентиляції через покрівлю та геометрії горизонтальних відводів.
