Електрощиток у квартирі чи будинку — місце, де помилки коштують дорого. Не в грошовому сенсі, а в буквальному: неправильно підібраний захист може не спрацювати тоді, коли це найважливіше.

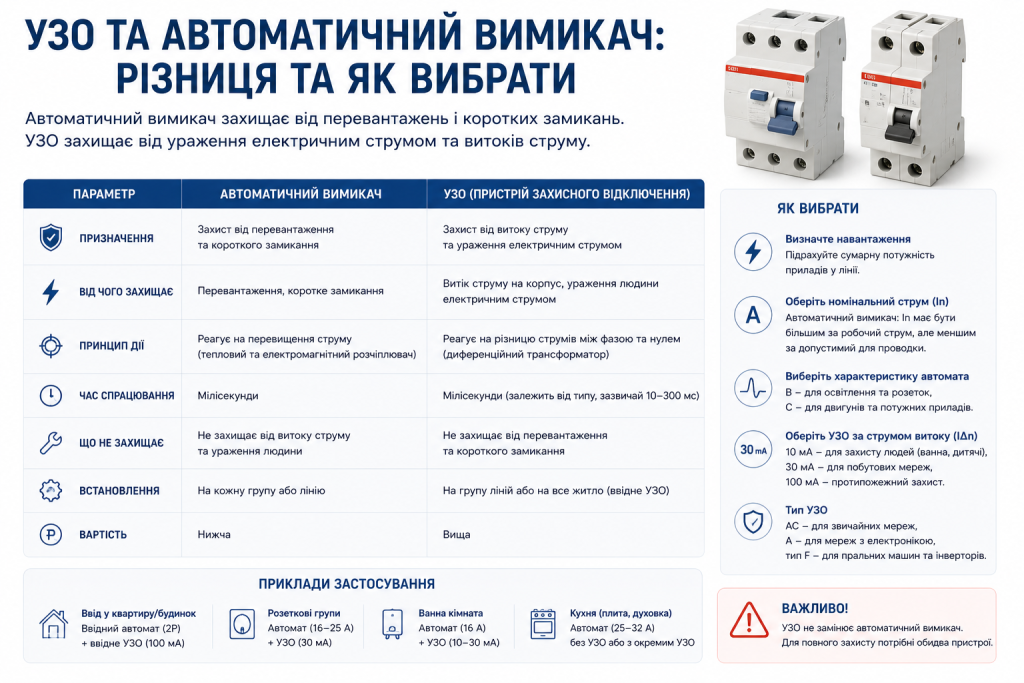

УЗО та автоматичний вимикач часто плутають або вважають взаємозамінними. Насправді це два різні пристрої з різними функціями. Розберемо, як вони працюють, чим відрізняються і як правильно вибрати кожен.

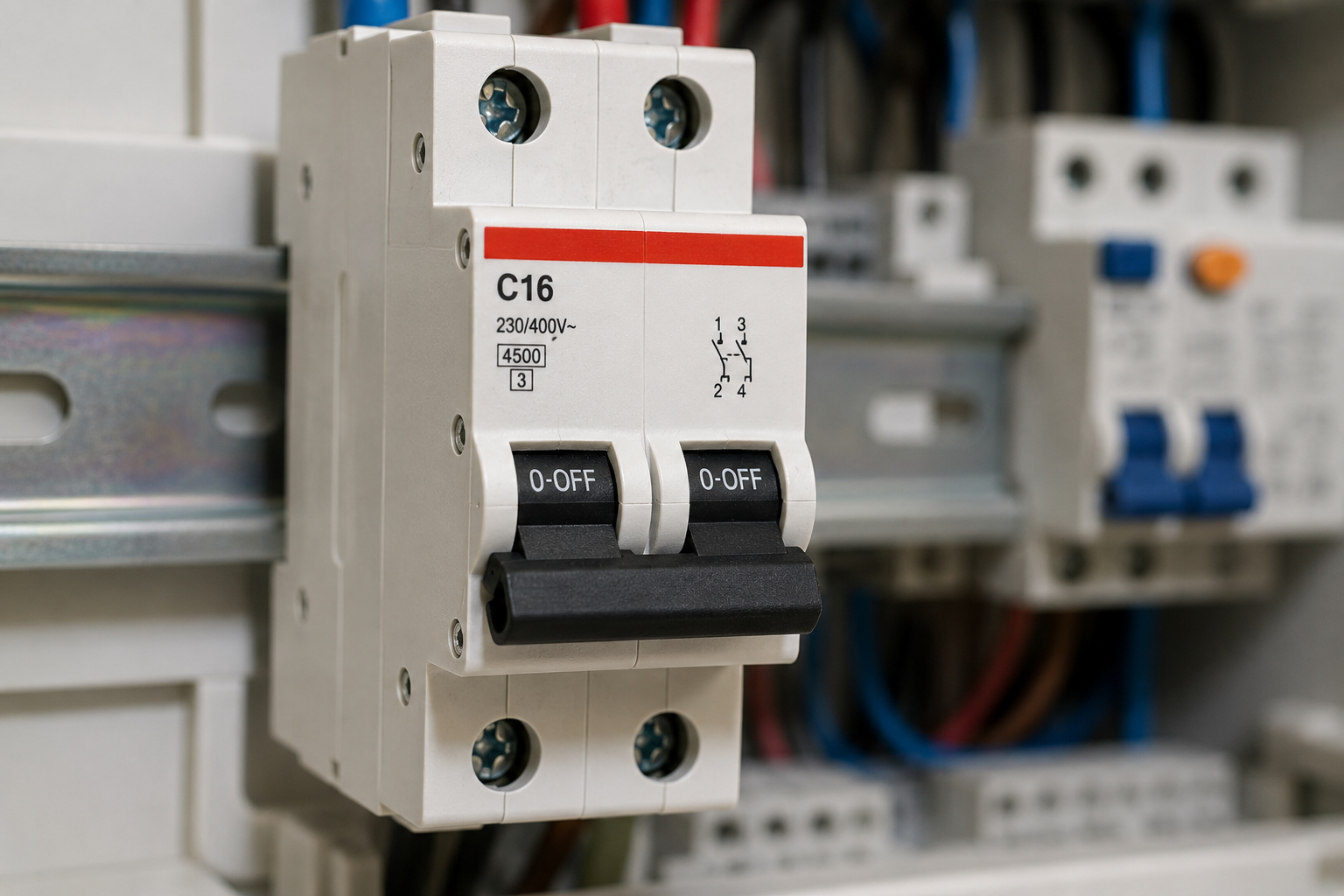

Що таке автоматичний вимикач і від чого він захищає
Автоматичний вимикач — це пристрій захисту електричної мережі від двох типів аварій: перевантаження та короткого замикання.
При перевантаженні через мережу тривалий час тече струм, вищий за допустимий. Наприклад, до одної розетки підключили кілька потужних приладів одночасно. Автомат нагрівається і через певний час відключає лінію.
При короткому замиканні струм зростає миттєво і до дуже великих значень. Автоматичний вимикач реагує майже миттєво — за частки секунди — і розриває ланцюг.
Головне, що потрібно розуміти: автоматичний вимикач захищає кабель і мережу, але не людину. Якщо людина торкнеться фазового провідника — автомат не відключиться, бо струм витоку через тіло людини занадто малий, щоб спрацював тепловий або електромагнітний захист.
Що таке УЗО і від чого воно захищає
УЗО — пристрій захисного відключення. Його завдання принципово інше: захищати людей від ураження електричним струмом і запобігати пожежам від струмів витоку.
Принцип роботи УЗО простий. Пристрій постійно порівнює струм, який йде по фазовому провіднику, зі струмом, який повертається по нульовому. В нормальному стані вони рівні. Якщо з’явилася різниця — значить, десь є витік: або через пошкодження ізоляції, або через тіло людини.
Коли різниця перевищує поріг спрацювання — УЗО миттєво відключає лінію. Час спрацювання — менше 0,03 секунди, що значно менше часу, за який струм спричиняє фібриляцію серця.
Важливо розуміти: УЗО не захищає від перевантаження та короткого замикання. Тому його завжди встановлюють у парі з автоматичним вимикачем — автомат захищає мережу, УЗО захищає людину.
«УЗО і автоматичний вимикач — це не конкуренти, а партнери. Один без одного не дають повноцінного захисту.»
Диференційний автомат: два пристрої в одному корпусі
Диференційний автомат — або узо автомат — це пристрій, який поєднує функції автоматичного вимикача та УЗО в одному корпусі. Він захищає і від перевантаження з коротким замиканням, і від струмів витоку.
Переваги диференційного автомата:
- займає менше місця в щитку — один модуль замість двох;
- простіше монтаж — менше з’єднань;
- зручно для невеликих щитків з обмеженим місцем.
Недоліки теж є. При спрацюванні диференційного автомата не завжди зрозуміло, що саме спрацювало — захист від КЗ чи від витоку. Деякі моделі мають індикатор, але не всі. При поломці доводиться замінювати весь пристрій, а не один з елементів.
У великих щитках з багатьма групами фахівці частіше використовують окреме УЗО та автомати — це зручніше при діагностиці. Для невеликих квартирних щитків диференційний автомат — цілком практичне рішення.
Як вибрати номінал УЗО та автоматичного вимикача
Вибір номіналу автоматичного вимикача
Номінал автомата вибирають за перерізом кабелю та потужністю споживачів на лінії. Основні значення для домашньої електрики:
| Номінал автомата | Переріз кабелю (мідь) | Типове застосування |
|---|---|---|
| 10 А | 1,5 мм² | Освітлення |
| 16 А | 2,5 мм² | Розетки загального призначення |
| 25 А | 4 мм² | Електроплита, духова шафа |
| 32 А | 6 мм² | Потужні споживачі, лінія на бойлер |
| 40–63 А | 10–16 мм² | Вводний автомат |
Характеристика спрацювання позначається літерою: B, C або D. Для домашньої електрики стандартний вибір — характеристика C. Вона підходить для більшості побутових споживачів і добре поєднується з мережами з нормальними пусковими струмами.
Вибір номіналу УЗО
Номінал УЗО за струмом має бути на один щабель вище від автомата на тій самій лінії. Якщо автомат на 16 А — УЗО беруть на 25 А. Це захищає УЗО від пошкодження при спрацюванні автомата.
Другий параметр — струм витоку, при якому спрацьовує УЗО:
- 10 мА — для ліній у ванній кімнаті та інших вологих приміщень, де ризик ураження струмом найвищий;
- 30 мА — стандартне значення для більшості ліній у квартирі та будинку;
- 100–300 мА — протипожежне УЗО на вводі, захищає від пожежі через струм витоку, але не від ураження людини.
«УЗО на 30 мА — мінімальний стандарт для житлових приміщень. На 10 мА — обов’язково у ванній та дитячій кімнаті.»
Де обов’язково ставити УЗО
Правила електромонтажу визначають місця, де встановлення УЗО є обов’язковим або настійно рекомендованим.
Обов’язково встановлюють УЗО на такі лінії:
- Ванна кімната та санвузол — найнебезпечніше місце в квартирі через поєднання води та електрики. УЗО на 10 мА або 30 мА є обов’язковим.
- Дитяча кімната — підвищений ризик через необережне поводження з електроприладами.
- Зовнішні розетки та лінії на вулиці — підвищена вологість і ризик механічного пошкодження кабелів.
- Лінія на пральну машину та посудомийку — постійна робота з водою.
- Розетки на кухні поблизу мийки.
Крім окремих УЗО на групи, рекомендують встановлювати вступне протипожежне УЗО на 100–300 мА на ввід будинку або квартири. Воно не захищає людину — струм спрацювання занадто великий — але запобігає загорянню при тривалому витоку через пошкоджену ізоляцію.
Типові помилки при виборі та встановленні
Навіть правильно підібрані пристрої можуть не захистити, якщо допустити помилки при монтажі або виборі:
- встановлення УЗО без автоматичного вимикача — УЗО не витримає струм короткого замикання і вийде з ладу;
- номінал УЗО менший або рівний номіналу автомата — при спрацюванні автомата УЗО може згоріти;
- підключення нульових провідників від різних груп до одного УЗО — пристрій буде постійно хибно спрацьовувати;
- ігнорування УЗО у ванній через «зайві відключення» — найнебезпечніша помилка з усіх можливих;
- використання УЗО замість диференційного автомата там, де потрібен захист від КЗ і витоку одночасно без встановлення автомата в парі.
Якщо УЗО регулярно спрацьовує без видимої причини — це не привід його відключити. Це сигнал, що десь є реальний витік струму, який потрібно знайти і усунути.
Вибір між окремими УЗО з автоматами та диференційним автоматом залежить від розміру щитка, бюджету та особистих уподобань. Але базовий принцип незмінний: кожна лінія у квартирі чи будинку має мати і захист від перевантаження, і захист від витоку струму.
